?氣動系統的主要元件以及輔助元件

一、構成氣動系統的主要元件

所謂氣動系統，是指匯總了以氣壓為動力的裝置元件的設備。構成該系統的元件有氣缸、速度控制閥、換向閥(電磁閥)、減壓閥、過濾器、氣管接頭、干燥器、空壓機等。

①氣缸：將氣壓的能量轉換為有效的力和動能(推動或搬運物體)。

②電磁閥：利用電氣信號對壓縮空氣進行開、關處理，或改變其流動方向。

③消音器：安裝于方向切換閥的排氣口上，以減弱進行切換時的排氣噪音。

④速度控制閥：調整壓縮空氣的流量、調節氣缸的速度。

⑤減壓閥：對空壓機送來的壓縮空氣進行減壓處理，將2次側的空氣壓力設定、調整到規定的壓力。

二、氣動輔件——輔助元件

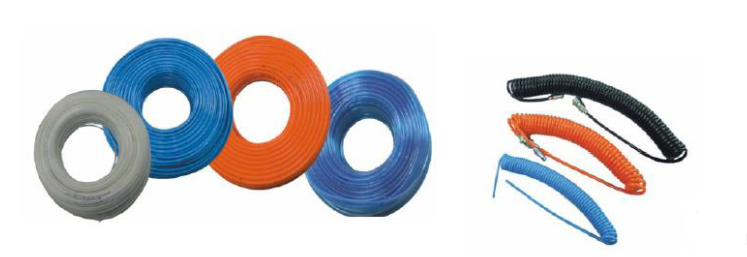

①軟管接頭。

氣動系統元件之間的連接主要用軟管。軟管的特點有可撓性、吸振性、消聲性以及連接、調整方便等。用于氣動的軟管主要有橡膠管、尼龍管和聚氨酯管。

?

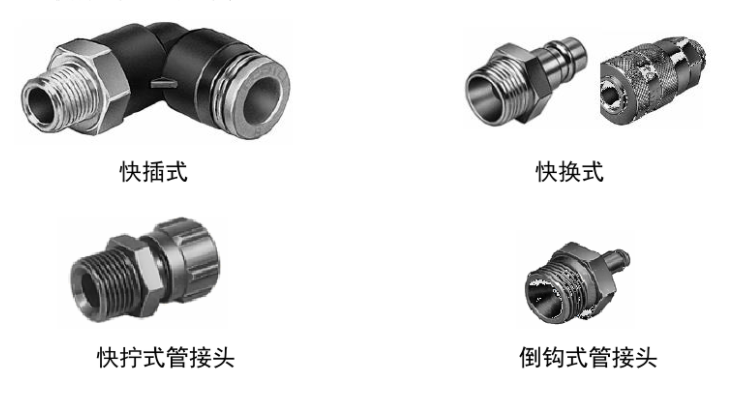

②軟管接頭

軟管接頭種類和規格很多，常用的結構有快插式、快換式、擴口式、快擰式和寶塔式等。

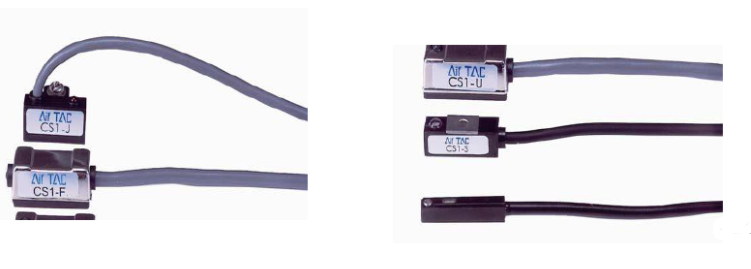

③感應開關。

磁性開關是用來檢測氣缸活塞位置的：即檢測活塞的運動行程的。它可分為有觸點式和無觸點式兩種。

?

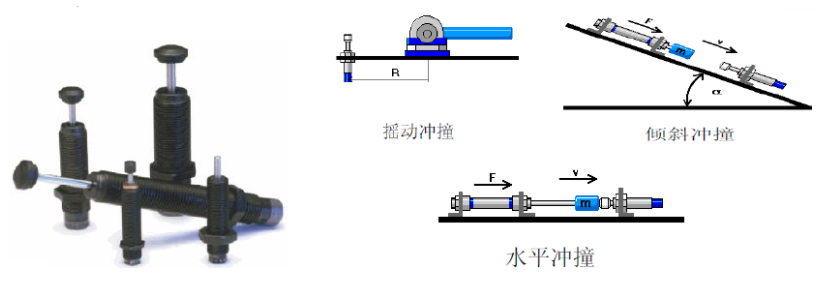

④緩沖器

用來吸收沖擊能量，并能降低機械撞擊噪聲的液壓元件稱為油壓緩沖器。

油壓緩沖器主要用于吸收沖擊能量，同時也能降低噪聲。油壓緩沖器?？晌蛰^多的動能，還可限制移動件的位置，提高勞動生產率。但不能把它當作止動器使用。

三、氣缸常見故障的判斷及維修技巧：

1.好的氣缸：

用手緊緊堵住氣孔，然后用手拉活塞桿，拉的時候有很大的反向力，放的時候活塞會自動彈回原位；拉出推桿再堵住氣孔，用手壓推桿時也有很大的反向力，放的時候活塞會自動彈回原位。

2.壞的氣缸：

拉的時候無阻力或力很小，放的時候活塞無動作或動作無力緩慢，拉出的時候有反向力但連續拉的時候慢慢減??；壓的時候沒有壓力或壓力很小，有壓力但越壓力越小?；蛘哂袟l件的話，通過涂抹肥皂水，觀察有無氣泡溢出，判斷氣缸密封是否磨損破裂。
