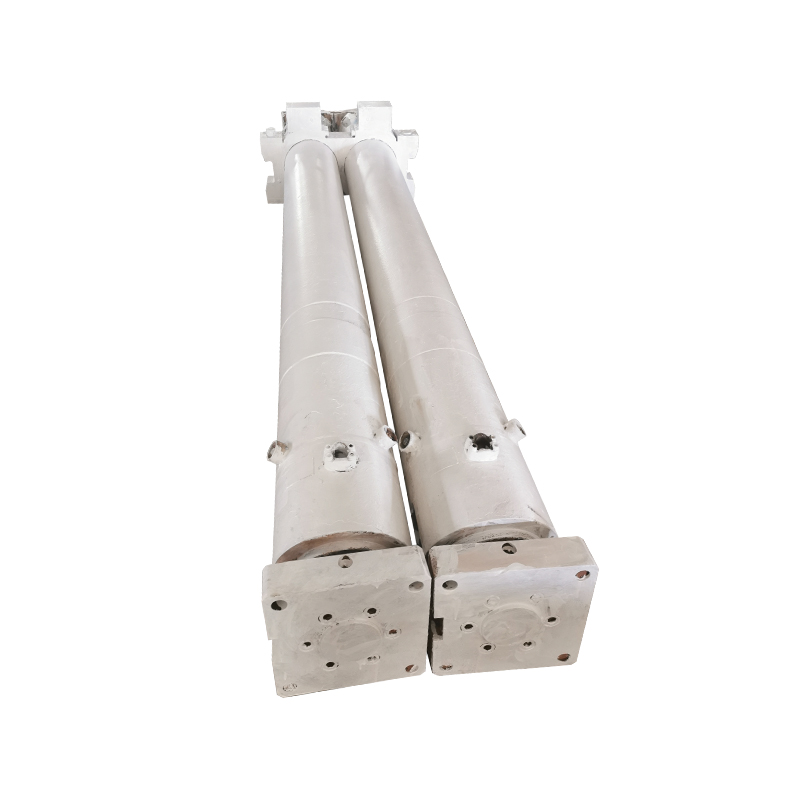

?液壓缸結構特點

(一)液壓缸端部的聯接—缸體與缸蓋的連接常用的幾種聯接方法：

1.螺紋聯接

在缸體的端部加工有螺紋，根據螺紋的加工位置，分內、外螺紋聯接。

特點：

液壓缸外徑小，重量較輕，但結構復雜，裝卸時需要專門工具，缸體端部的內、外螺紋應有一定的同心度要求。

2.卡簧聯接

特點：結構簡單、緊湊，裝卸和加工較方便。但是，當工作壓力很高時，或受到較大的沖擊載荷作用時，導向套上的環槽易被壓潰而使卡簧脫出。

3.內卡鍵(半環)聯接

特點：這種結構避免了卡簧聯接方式中環槽易被壓潰的缺點，能承受較大的沖擊載荷，制造容易，裝、卸方便。

4.拉桿式聯接

特點：?結構通用性好，缸筒加工方便，裝拆方便，但端蓋的體積較大，重量也較大，拉桿受力后會拉伸變形，影響端部密封效果，只適用于長度不大的中低壓缸。

5.法蘭連接

特點：結構簡單、容易加工，裝卸方便，連接強度高，安全可靠。但會使液壓缸的外徑尺寸增大，重量相比其它的要重。最適合工作壓力高、經常受沖擊載荷作用的液壓系統中。

6.焊接聯接

特點：?焊接式聯接外形尺寸較小，結構簡單，但焊接時易引起缸筒變形，主要用于柱塞式液壓缸。

(二)活塞與活塞桿的聯接

1.活塞與活塞桿的聯接方式

(1)卡鍵(半環)聯接

特點：強度高，安全可靠、不易松動。但結構復雜，裝拆不便。

(2)整體式、焊接式聯接

特點：結構簡單、軸向尺寸緊湊，但元件損壞后需整體更換。

(3)錐銷式聯接

特點：加工容易、裝配簡單，但承載能力小，易脫落， 使用時需要防脫落措施。

(4)螺紋聯接

特點：結構簡單、裝拆方便。但需有防松措施。

2.活塞與活塞桿使用特性：

(1)活塞受油壓的作用在缸筒內作往復運動，因此，活塞必須具有一定的強度和良好的耐磨性。活塞一般用鑄鐵制造。

(2)活塞桿是聯接活塞和工作部件的傳力零件，它必須有足夠的強度和剛度。

(3)活塞桿無論是實心的還是空心的，通常都用鋼料制造。

(4)活塞桿在導向套內往復運動，其外圓表面應當耐磨并有防銹能力，故活塞桿外圓表面有時需鍍鉻。

(三)活塞桿端部的聯接—與負載的連接

有單耳環型、有單耳球鉸型、球頭型、螺紋連接。

用螺紋連接，裝卸方便，承受沖擊載荷能力不高。

在工作環境比較惡劣的機械上可用整體式、焊接式以提高其連接強度。

(四)缸體的安裝形式

常用的有：單耳環型、單耳球鉸型和鉸軸型。
