?增壓閥原理及應用

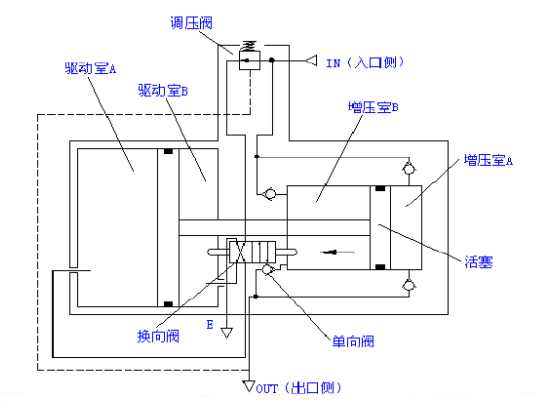

一、增壓閥的工作原理：

??

1.增壓閥由驅動室、增壓室、換向閥、調壓閥和單向閥組成；

2.輸入氣壓分兩路，一路打開單向閥充入小氣缸的增壓室A和B，另一路經調壓閥及換向閥向大氣缸的驅動室B充氣，A排氣；

3.大活塞左移，帶動小活塞也左移，小氣缸B室增壓，打開單向閥從出口送出高壓氣體；

4.小活塞走到頭，使換向閥切換，驅動室A進氣，B排氣，大活塞反向運動，增壓室A增壓，打開單向閥，繼續從輸出口送出高壓氣體；

5.出口壓力反饋至調壓閥，可使出口壓力自動保持在某一值。當需要改變出口壓力時，可調節手輪，便能得到在增壓比范圍內的任意設定的出口壓力。

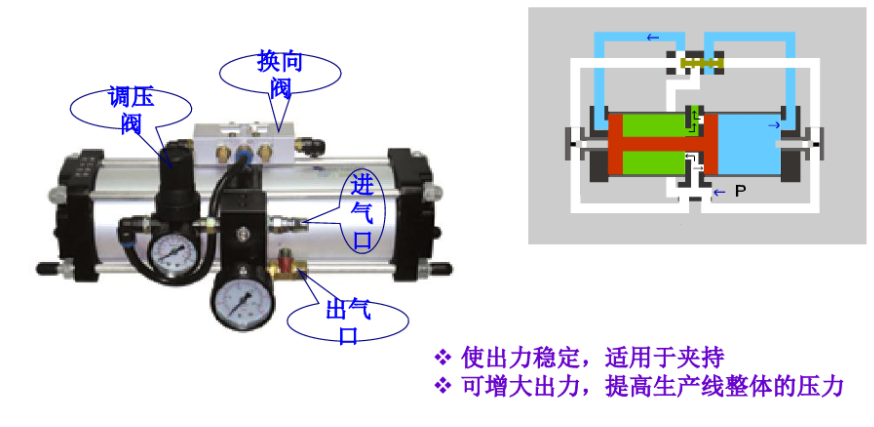

二、增壓閥的特點：

1.使用方便：

只要將增壓缸的進氣口通入壓縮空氣，即可從出口得到2~10倍入口壓力；

2.操作安全：

自動氣控?fù)Q向保持壓力恒定，無電弧及火花；安全用于易燃易爆的氣體

3.維修簡單：

采用外置換向閥，維修方便；

4.節能使用成本低：

通常用于氣路中個別或部分裝置需要高壓的場所，與建高壓氣站相比成本更低更節能；

三、增壓閥的應用

1、增壓閥與空壓機配合 應用：

1) 閥門、管件、壓力容器的耐壓測試

2) 工廠主氣路壓力下降，不能保證啟動裝置的最低使用壓力時，利用增壓閥提供高壓氣體，以維持啟動裝置正常工作；

3) 空間狹窄，不能配置大口徑氣缸，但出力又必須確保時；

4) 氣控式遠距離操作，必須增壓以彌補壓力損失時；

5) 需要提高氣液聯動缸的液壓力。

2、增壓閥與儲氣罐配合

應用：

應用在工具機(加工中心、數控機床、龍門銑床等)的平衡機構上，作為高壓氣體配重系統使用。

特點：

a) 驅動介質為普通空氣，沒有油污污染

b) 體積小，節省能源，維護成本低

c) 氣缸減輕螺桿的負荷，減少發熱

d) 增壓閥是鋁合金材料，散熱快，耐磨性好

3、測試系統應用：

1）泵體、閥門、管件、壓力容器等的氣密性測試

2）各種石油工具的氣密性測試

特點：

1）輸出壓力可以無級調節

2）試驗過程中，可以自動壓力補償

4、增壓機系統應用：

1）工廠壓縮空氣的二級增壓

2）各種產品的氣密性試驗

3）其它高壓應用場合

特點

1）直接利用壓縮空氣驅動增壓系統，無需電源，適用于有防暴要求的場所

2）輸出壓力和流量都可以無級調速
